竹结构系统:柱和梁 竹建筑 竹屋 竹亭

作者:四川境道原竹 时间:2022-09-20
分享:

竹建筑的柱梁结构是许多常规和传统建筑中使用的常见结构体系。传统的柱和梁系统允许创建广阔而灵活的内部空间。在传统建筑中,柱和梁结构是使用石头、木材和 RCC 等材料建造的。这使它们变得僵硬,但将建筑设计限制为90度框架构件。

由于竹子的轻质和柔韧的特性,它为传统的柱梁结构提供了一些有趣的机会和变化。

分享竹建筑中使用的3种主要类型的柱梁结构:

  • 垂直柱和水平梁/桁架
  • 风扇/喷雾柱和曲线梁
  • 中央塔柱和环梁

1.垂直柱和水平梁/桁架

受传统木结构的启发,立柱和横梁结构遵循与建造传统木屋相同的原则。该结构由三个主要元素支撑:垂直柱、水平梁和交叉支撑,以对结构进行三角测量以实现稳定性。在竹建筑中,圆形竹杆用于结构元素。然后用桁架支撑竹屋顶结构。

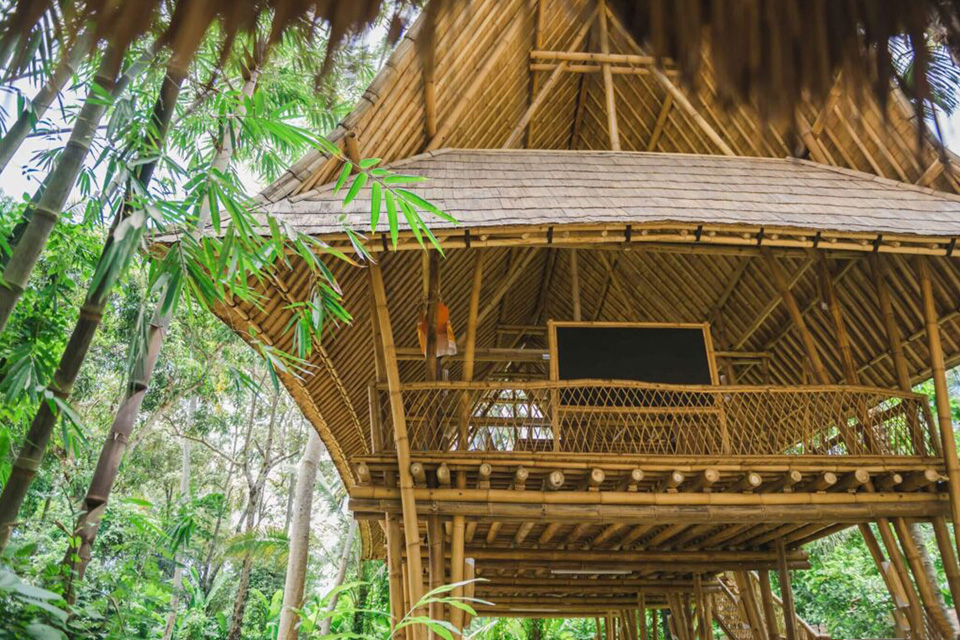

下图所示的绿色学校教室是在巴厘岛的 Bamboo U Immersion 期间建造的,就是该系统的一个例子。

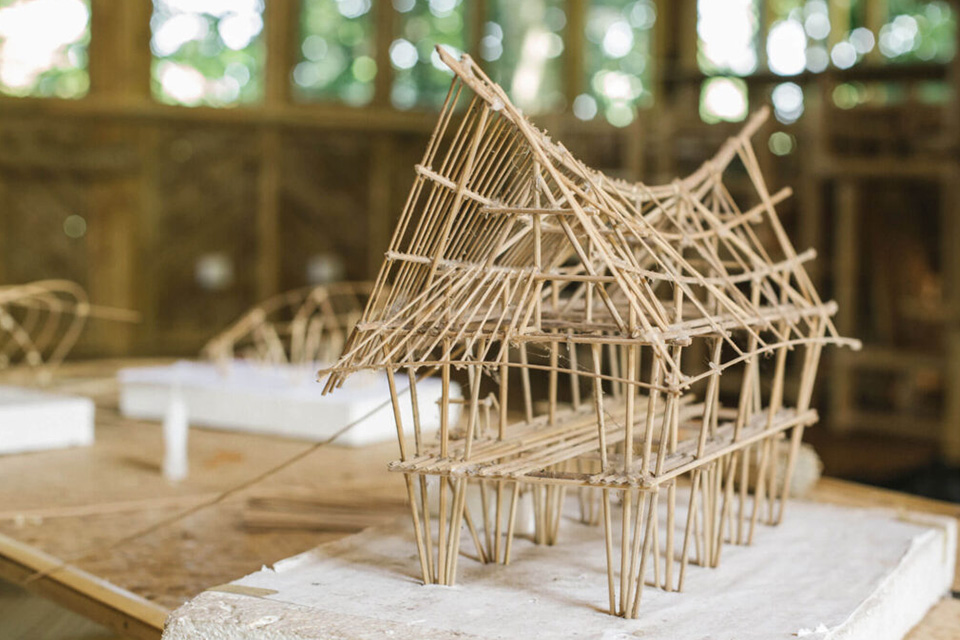

这个结构是一栋长14M、宽6M的G+1建筑。Dendrocalamus asper杆用于所有结构构件。该结构由 5 个主框架支撑,每个主框架由 2 个主柱、2 个主梁(也支撑中间地板)和一个支撑倾斜屋顶的主柱桁架组成。此处添加了 32 个交叉支撑来支撑主体结构,并添加了 8 个对角支柱来支撑屋顶结构。所有的竹制大型机都使用模板系统建造在地面上,并用滑轮和绳索手动提升到位,非常受传统谷仓饲养的启发。 3.中央塔柱和环梁

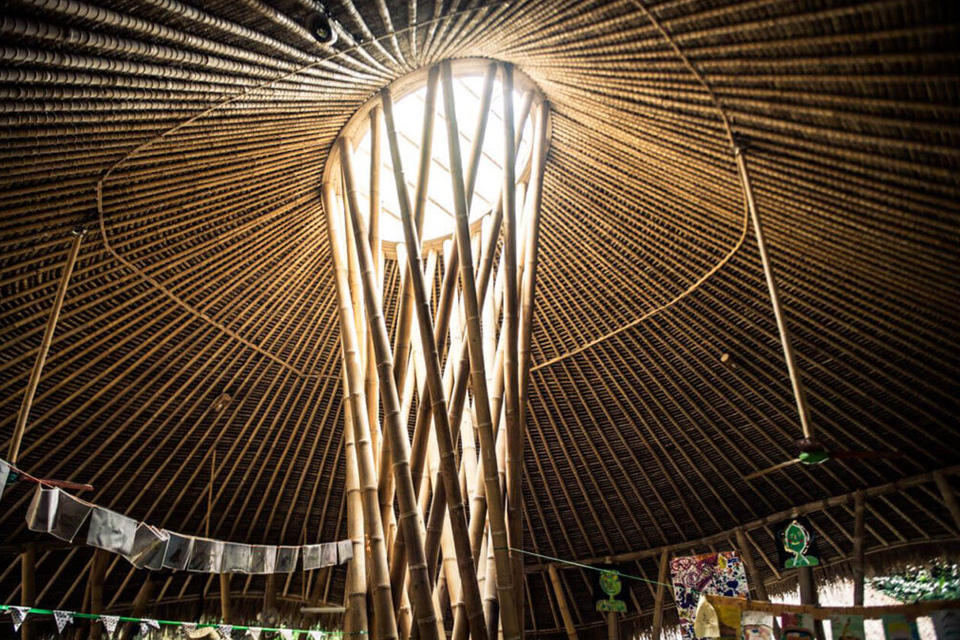

竹子建筑中常用的柱梁结构系统的最后一次迭代是一个利用中央双曲线塔和竹层压环形成螺旋竹屋顶的系统。塔用作柱子,环用作放置椽子的梁。该结构由四个主要元素支撑:作为支柱的中央塔,作为主梁稳定塔的三角环,外侧的次要支柱,以及提供支撑以支撑竹屋顶结构的中间梁。

在这种柱梁系统中,以圆竹杆为柱,以加工竹为梁。这种建筑系统有效地创造了具有高天花板的广阔、大空间。

竹制大师 Jorgg Stamm 开创了这项技术,为巴厘岛的 John Hardy 珠宝陈列室建造了“3 座山脉”,后来为巴厘岛绿色学校进行了复制和修改。

‘3 Mountains’ 建筑由 3 个主要的互惠塔组成,使用 Dendrocalamus asper 竹杆在建筑的中心轴建造。连接塔楼的环梁和脊梁是用石菖蒲的裂片建造的。巴厘岛绿色学校的学校之心和幼儿园教室也使用了这种结构系统。 Bamboo U 校区建造了中央塔和环梁结构系统的变体。通过斜柱和曲线梁对中央塔进行改造,帮助实现了防碎螺旋屋顶。

在这座建筑中,使用了圆竹柱作为中心塔,用圆竹劈开作为主梁的环形梁三角和稳定塔。Dendrocalamus asper niger 杆用于支撑曲线lidi 捆绑中间梁的辅助柱。

Bamboo 的多功能性允许对传统的柱和梁结构进行各种有趣和创新的应用。
