竹柱连接形式一
当前位置:首页 » 圆竹连接形式 » 竹柱连接形式一

竹柱连接形式一

作者:四川境道原竹 时间:2019-08-19
分享:

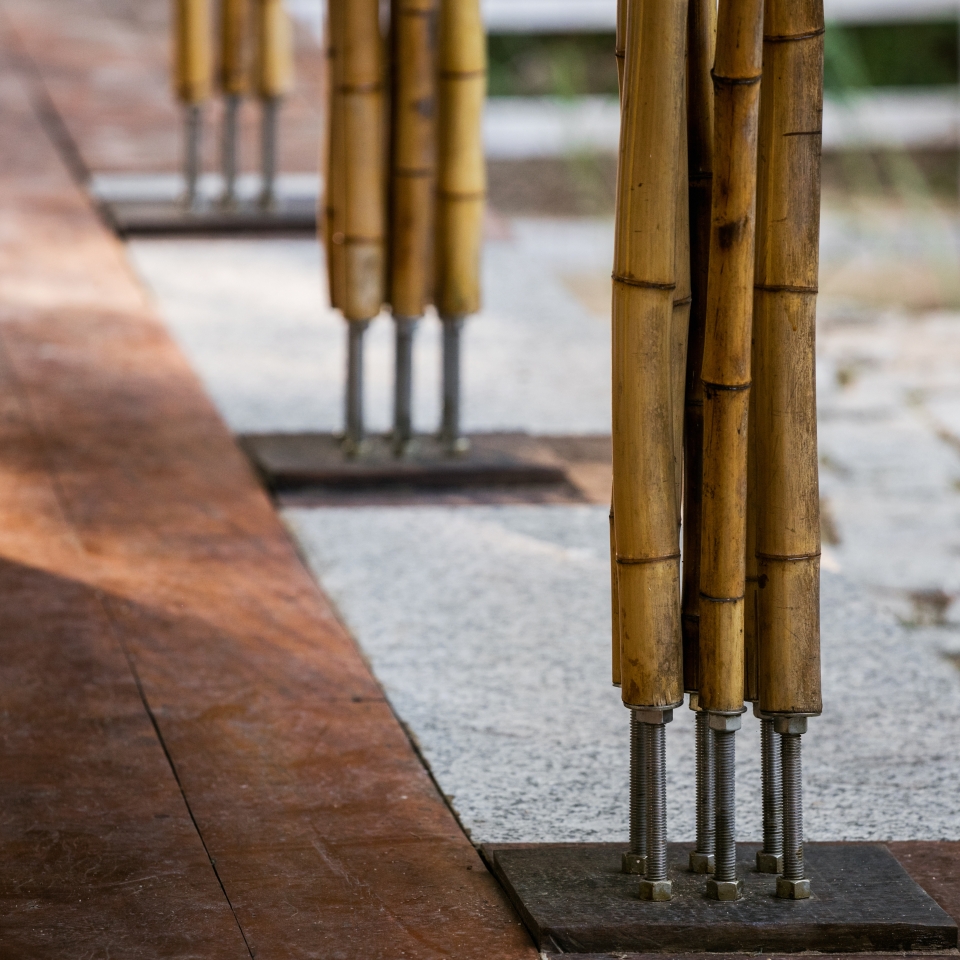

竹柱连接形式一

竹柱连接形式一

竹节点的钢板

连接当多根竹子汇集一点杆高强螺栓,螺帽、金属垫圈、时,一个中心钢构件上多个方向的钻孔钢(肋)板通过长铁箍等与各根竹子连接,形成原竹建筑钢板连接节点。

中心钢构件与钢(肋)板的连接方式

1.中心构件与肋板为一整体,肋板朝向固定。

2.中心构件通过螺栓、金属垫圈、橡胶垫片等配合紧固,肋板方向可在一定角度内自由调节;

钢(肋)板与竹子的连接方式

1.通过一个肋板进行固定,一个方向仅有一个肋板,肋板一端直插竹子空腔内,肋板两侧边缘外露且平齐于竹子外侧,用铁丝箍筋穿过竹子钻孔及肋板预留空进行加固。

2.通过两个肋板进行固定:一个方向上的两个肋板左右或上下贴于竹子外部,用锚栓、螺帽、垫圈、拉杆等穿过竹子钻孔和肋板预留孔进行紧固。 节点的钢板连接中,中心构件为预制装配,当节点是铰接时,可根据竹子开口朝向进行调节,便于拆装,可循环利用,适用于较为复杂节点的连接。
