竹柱连接形式二-钢构件连接
当前位置:首页 » 圆竹连接形式 » 竹柱连接形式二-钢构件连接

竹柱连接形式二-钢构件连接

作者:四川境道原竹 时间:2019-08-19
分享:

竹柱连接形式二-钢构件连接

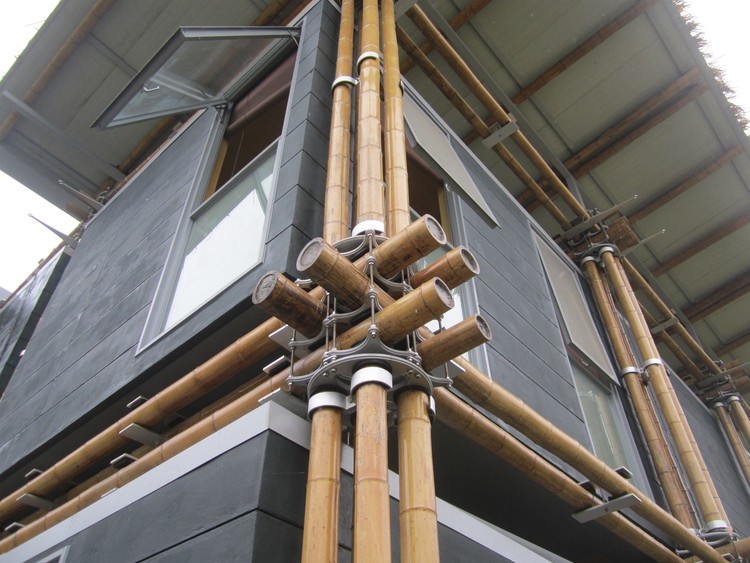

钢构件连接:

钢构件装配式节点是通过螺栓、钢筋挂钩、卡扣、金属箍等将竹子连接成整体而形成的,并通过钢构件节点把荷载传递给基础连接方式为了保证节点的刚度和稳定性,便于钢构件的连接,通常会在构件节点范围所在的原竹空腔内部进行水泥砂浆的灌注填充。

钢构件装配式节点可以分为以下三种:

1.平接节点各根竹子的轴线处于同一平面内,锚栓、螺帽、金属垫圈、橡胶垫片等配合紧固,同时可以在接点处设置金属箍以加固竹子。

2.搭接节点各根竹子的轴线不在同一平面内,锚栓、螺帽、垫圈等配合紧固,在两节点之间钢构件节点置拉杆。

3.原竹与混凝土柱节点锚栓一端固定在混凝土柱上,另一端通过支撑原竹一端的金属杯口直插竹子空腔内并用水泥砂浆灌注。钢构件装配式节点连接牢固,装拆较为方便,部分构件可循环使用,同时能防虫、抗水、抗劈。

水泥沙桨灌注在节点连接:

由于水泥砂浆凝固后难以进行钻孔加工,因此只能在施工过程中向竹子内部填充水泥砂浆以待凝固。
