竹梁柱连接形式三-套筒型

作者:四川境道原竹 时间:2019-08-19
分享:

竹梁柱连接形式三-套筒型
套筒是用筒形预制件来嵌套竹子的做法。图1例子中采用的是内嵌套的做法,将预制钢筒嵌入竹腔内,然后以螺栓固定(为图2例的节点设计)。图4的例子采用的是外嵌套方式,没有采用螺栓而是用拉索将竹与套筒拉紧(为图3例的节点设计)。套筒连接方式可以解决各种角度连接的问题,然而要求竹的直径尺寸统一,这在实际选材中有较大难度。图5的例子中尝试对此进行改良,设计中采用开槽的薄钢套筒(PVC模拟钢套筒)来实现筒口的调节余地,再以成品管道箍加固(为图1例的节点设计)。这种方式对竹的直径要求略有放宽。套筒方式也可以用于竹的垂直连接,如图6的例子中,用成品PVC管道箍嵌套竹子,然后用长螺栓固定每两根竹子和两个箍(为图7例的节点设计)。因为箍可以绕螺栓转动,所以这种方式也可以解决多角度连接问题。

竹梁柱连接形式三-套筒型-境道原竹

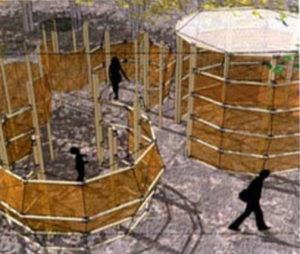

图1

竹梁柱连接形式三-套筒型-境道原竹

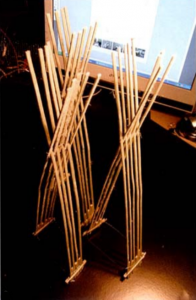

图2

竹梁柱连接形式三-套筒型-境道原竹

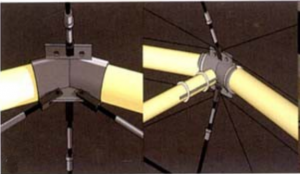

图3

竹梁柱连接形式三-套筒型-境道原竹

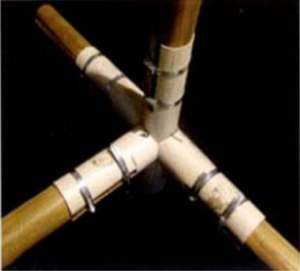

图4

竹梁柱连接形式三-套筒型-境道原竹

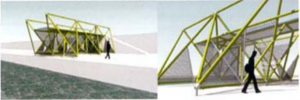

图5

竹梁柱连接形式三-套筒型-境道原竹

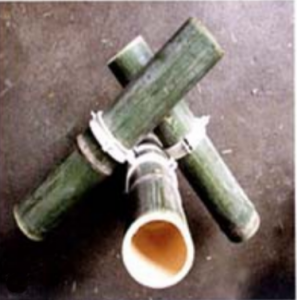

图6

竹梁柱连接形式三-套筒型-境道原竹

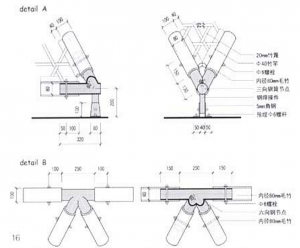

图7
